Соединение проводов является одной из наиболее ответственных операций в электромонтажных работах. От качества и надежности соединений зависит безопасность эксплуатации электроустановок, поэтому выбор правильного способа соединения проводников имеет критическое значение.
Традиционные методы соединения проводов, такие как скрутка с пайкой или использование винтовых зажимов, имеют ряд недостатков: трудоемкость выполнения, необходимость в специальном инструменте и материалах, сложность демонтажа. Современные соединительные клеммы решают эти проблемы.

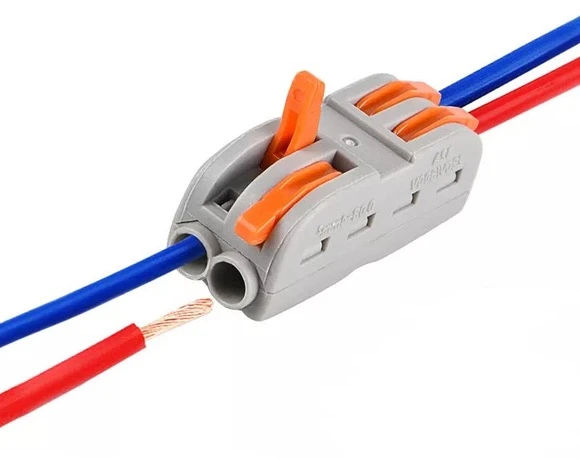

Клеммники Wago представляют собой революционное решение в области электромонтажа, обеспечивающее быстрое, надежное и безопасное соединение проводников. Качественные ваго клеммы изготавливаются из специальных сплавов с использованием пружинной технологии зажима, что гарантирует долговременную надежность контакта. Эти соединители получили широкое признание среди электриков благодаря простоте монтажа и высокой надежности.
Принцип работы клемм Wago
Основой работы клемм Wago является пружинная технология CAGE CLAMP, которая обеспечивает равномерное и постоянное усилие зажима проводника. Пружинная пластина изготавливается из специальной стали, которая сохраняет свои упругие свойства в течение всего срока эксплуатации.
При вставке проводника в клемму он автоматически зажимается пружинной пластиной, создавая надежный электрический контакт. Газонепроницаемость соединения предотвращает окисление контактных поверхностей, что особенно важно при работе с медными и алюминиевыми проводниками.
Конструкция клемм обеспечивает возможность многократного переподключения без ухудшения качества контакта. Для освобождения проводника достаточно нажать на соответствующий рычаг или кнопку, что делает процесс демонтажа быстрым и удобным.
Прозрачный корпус многих моделей клемм позволяет визуально контролировать правильность установки проводника и состояние контакта, что повышает надежность монтажа и упрощает диагностику неисправностей.
Виды и применение клемм Wago
Клеммы серии 221 предназначены для соединения проводников сечением от 0.14 до 4 мм². Они имеют рычажковый механизм управления и позволяют соединять провода различных типов: одножильные, многожильные, а также провода с различными типами изоляции.
Компактные клеммы серии 2273 используются для соединения осветительных цепей и отличаются минимальными размерами. Они рассчитаны на токи до 24 А и напряжение до 450 В, что делает их универсальным решением для большинства бытовых применений.
Клеммы серии 773 с пастой для алюминиевых проводов решают проблему надежного соединения алюминиевых и медных проводников. Специальная паста предотвращает окисление алюминия и обеспечивает стабильность контакта на протяжении всего срока эксплуатации. Для точных измерений расстояний в электромонтажных работах профессионалы часто используют дальномер лазерный, который позволяет быстро и точно определить необходимые размеры при планировании размещения электрооборудования.
Клеммы для печатных плат серии 2060 обеспечивают надежное соединение между печатными платами и внешними проводниками. Они отличаются высокой плотностью монтажа и возможностью пайки волной припоя.
Распределительные клеммы позволяют создавать разветвления электрических цепей без использования дополнительных проводников. Они особенно удобны при монтаже систем освещения и распределительных щитов.
Правила монтажа и эксплуатации
Подготовка проводников перед установкой в клемму включает зачистку изоляции на требуемую длину и выравнивание жил многожильного провода. Длина зачистки должна соответствовать рекомендациям производителя и обеспечивать полное погружение проводника в контактную зону.
При работе с многожильными проводами рекомендуется использовать наконечники НШВИ, которые предотвращают растрепывание жил и обеспечивают надежный контакт. Опрессовка наконечников должна выполняться специальным инструментом с соблюдением требуемых усилий.
Установка проводников в клемму должна выполняться до характерного щелчка или до упора, что гарантирует правильное позиционирование в контактной зоне. Проверка надежности крепления производится легким потягиванием проводника.
Клеммы должны располагаться в местах, исключающих их механическое повреждение и обеспечивающих доступ для обслуживания. В распределительных коробках клеммы следует закреплять таким образом, чтобы исключить их смещение при натяжении проводов.
